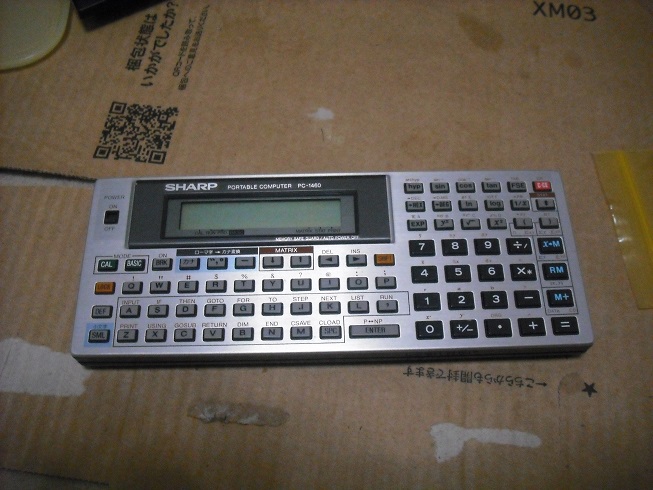

PC1460 (シャープのポケコン)
大学で買ったんだけど、ほとんど使わなかった。
放置していたら、表示画面にアスタリスクマーク「*」が出っぱなしで、
BUSY表示のままの症状。
(分解する前に、故障画像撮るのを忘れた。。。)

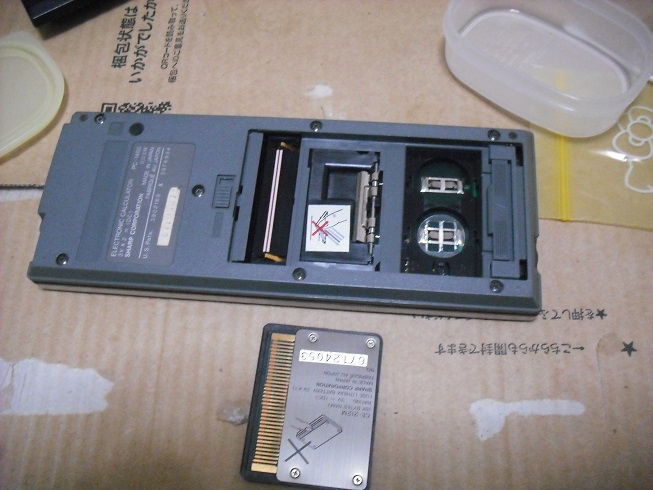

後ろのパーツを外して、ネジを外すけど、
写真の右上のカバー部分にバネがあるので注意必要。
(後の方で、写真有り)
更に注意が必要なのが、中の基板を外す時に、表面下にして、そっと外すのが良いです。

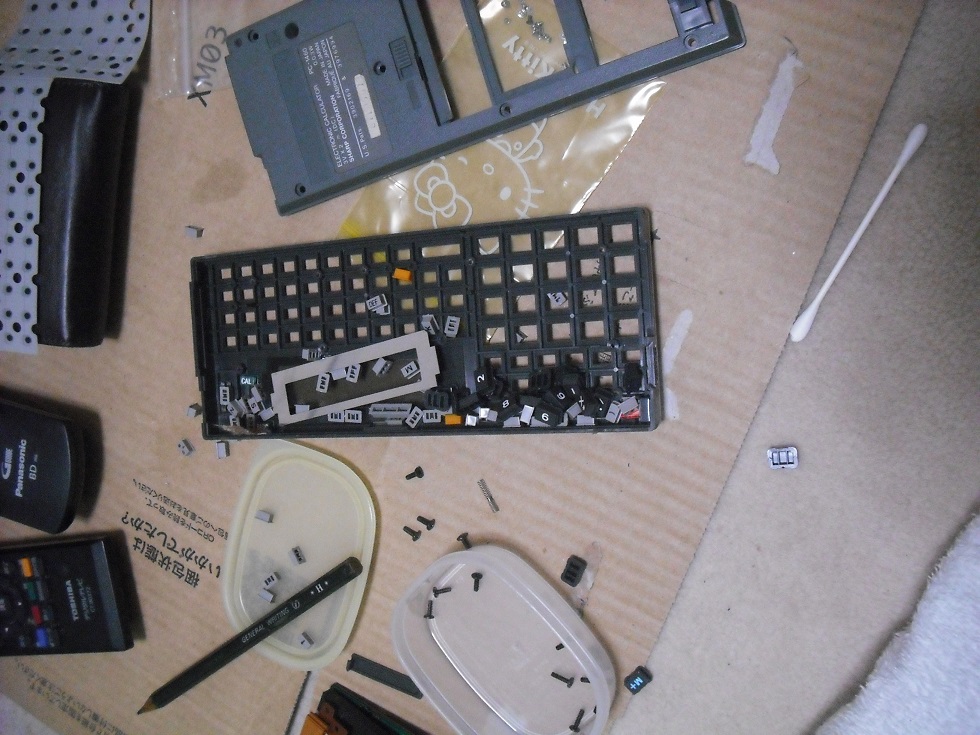

力任せに外した時の写真。
全部のキーボードボタンが散乱しますです・・・("^ω^)・・・

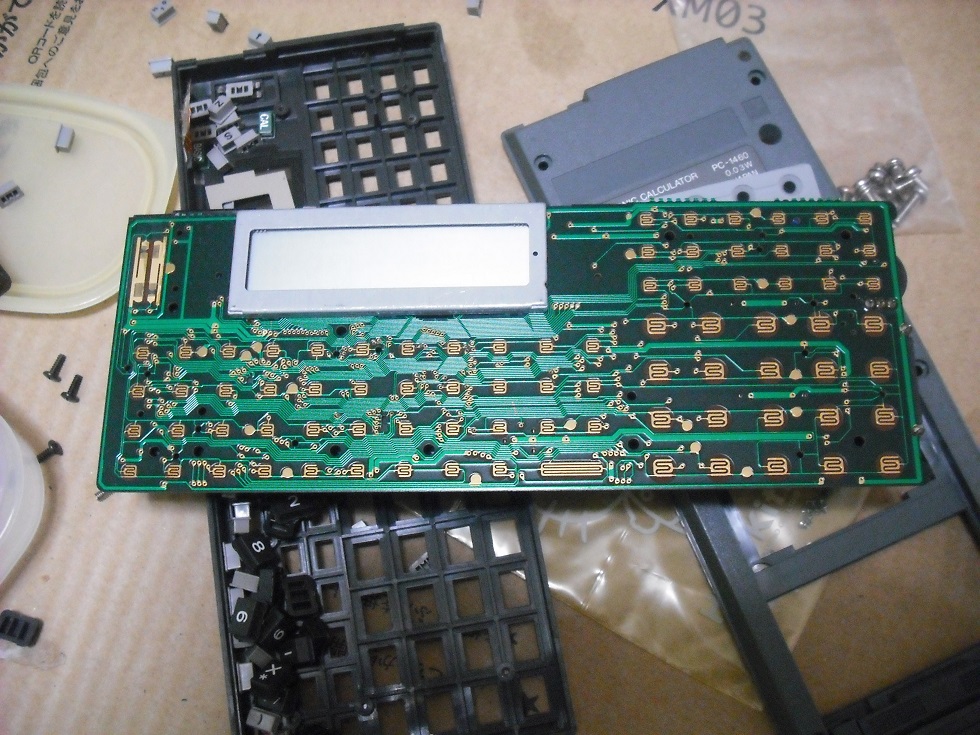

キーボードボタンのスイッチラバーと基板(ボタン側)。使って無いので、綺麗でした。
基板パーツ面(裏面)。ジャンパーが思ったより多い。
真ん中にあるスイッチ部分が汚れていたので、エタノール染み込ませた綿棒でふきふき。

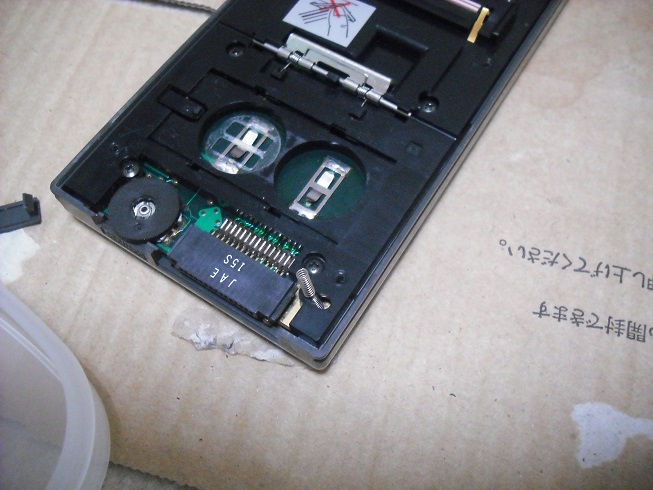

金属カバーの固定スイッチが、カバーだけじゃ無くて回路スイッチにも使っているらしい。
閉める時に、バネをセットする。(金属カバーと導通取ってるみたい)

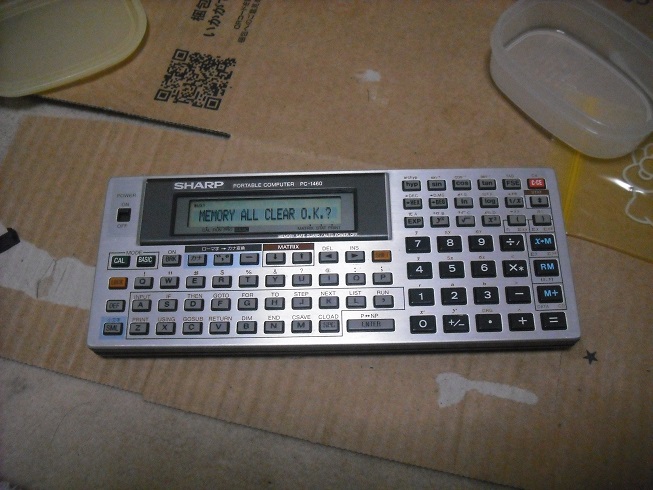

メモリーリセット表示出たよ・・・。
普通にスイッチの接触不良だったみたい。
まだ、箱とマニュアルもある。
キーボードボタンは、箱の表紙を見てセットした・・・("^ω^)・・・

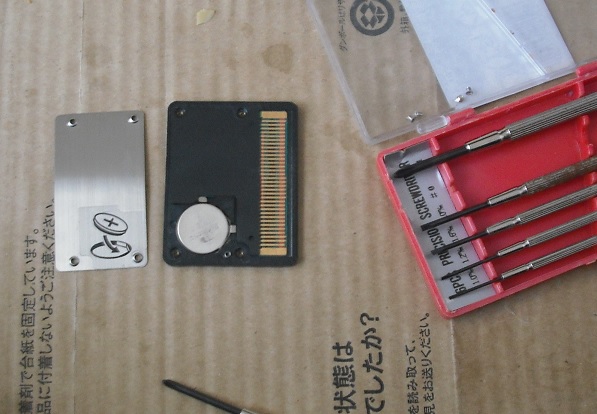

SRAMカード フタを外したところ。
