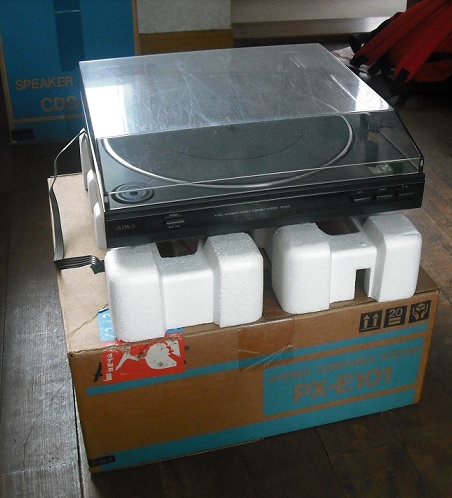

　　アイワミニコンポ（AIWA CDS-101）のレコードプレイヤー PX-E101

　　CDと確かダブルカセットだったと思うけど、本体は壊れて廃棄。
　　レコードプレイヤーとスピーカーだけ押入れにあった。

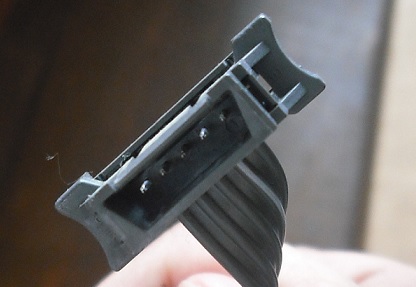

　　レコードプレイヤーは、専用の5ピンソケットなので、このままでは他には使えない…。　　
　　
　　　　

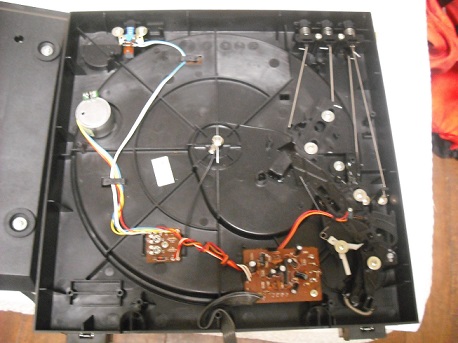

　　中をみるとピン端子は、音源用電源とモーター用電源とグランド、
　　それに左右の音だと思うんだけど、
　　電圧がイマイチ判らん…。

　　　　

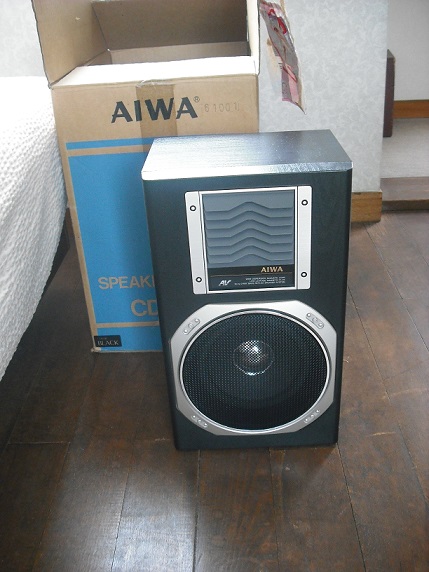

　　スピーカー　ちゃんと箱の中に保管してある（保管なのか・・・）。
　　型番はSX-X101？写真これだけで、調べるの忘れた。
　　

　　2018．8月　追加

　　配線繋げたら、音が出るようになった。
　　あまりに適当なので、真似して壊さないようにして下さい。。。

　　

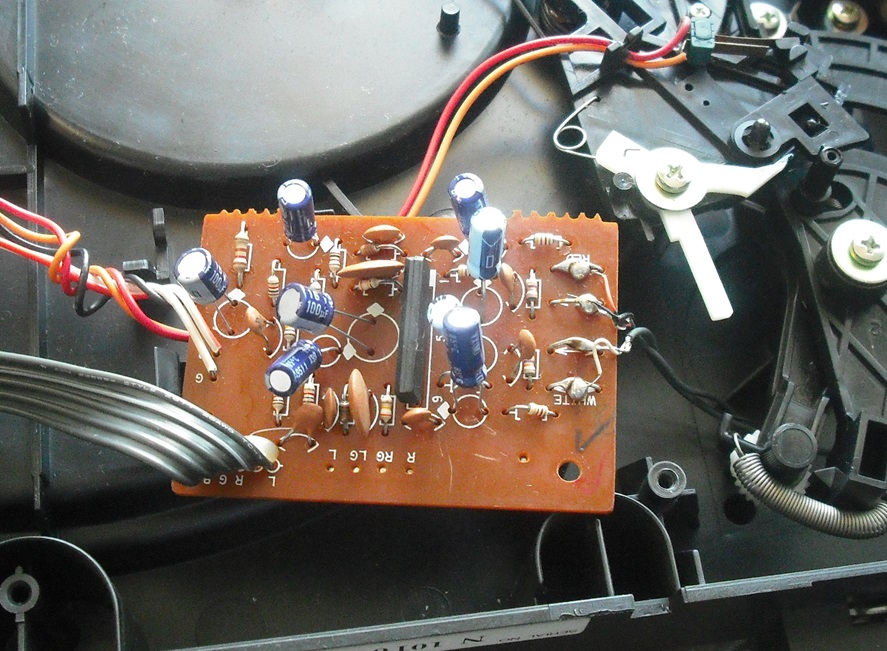

　　上の写真のB, G, R, 無（白線）, L　を下記の感じで、
　　　B　－　ACアダプタの+9V
　　　G　－　ACアダプタのGND（－側）
　　　R　－　音声の右（＋）
　　　無　－　音声のGND（－）
　　　Ｌ　－　音声の左（＋）

　　・G（ACアダプタのGND（－側））　と　無（音声のGND（－））を繋げないと、音が出ない。
　　・DC3V出力のACアダプタだと、レコード回転するけど音が出ない。

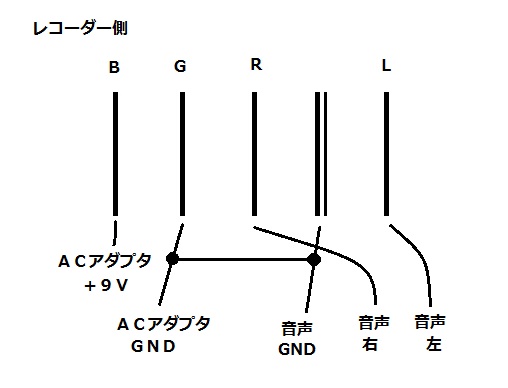

　　図にすると、下記の感じ。

　　

　普通にヘッドフォンでも聞ける音量でした。
　フォノイコライザーやアンプが要るのかと思ったけど、
　電圧上げ過ぎなのか、あの回路がそうなのか・・・判らん　（"＾ω＾）・・・

　音質は、そんなに気にしないというか、聞き分ける能力無いので不明。
　左右の判別出来るレコード無かったので、左右が逆なのか不明。

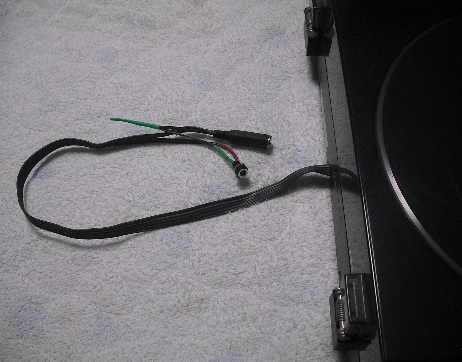

　ステレオ端子とACアダプター端子繋げた…。とりあえず、こんな感じ。
　

　プレーヤーの右にあるのがACアダプター。
　スピーカーも電源要るので、コンセントは２個使用。
　

　　2023．1月　追加

　　回転数が遅くなって、可変抵抗動かしても変わらずで、壊れたっぽい。
　　音声の回路だと思うんだけど、ダメ元で電解コンデンサを交換…。直らず…orz

　　

　　流石にモーターは手を出せなくて、ついに廃棄しました　（ToT）
　　参考までに、モーター型番は　MMI-6N2RWP です。12VDCモーター

　　
